最大支持256IN\16OUT或240IN\32OUT?

  支持同軸視控及OSD鍵盤配置?

  支持720P/25/30/50/60幀，1080P/25/60幀，模擬視頻信號?

  支持128路RS232報警輸入?

  支持視頻報警聯動實時上墻?

  無延時、實時矩陣切換?

  最大支持級聯4000路接入
應用示意圖：




一級星型矩陣級聯示意（4096路）

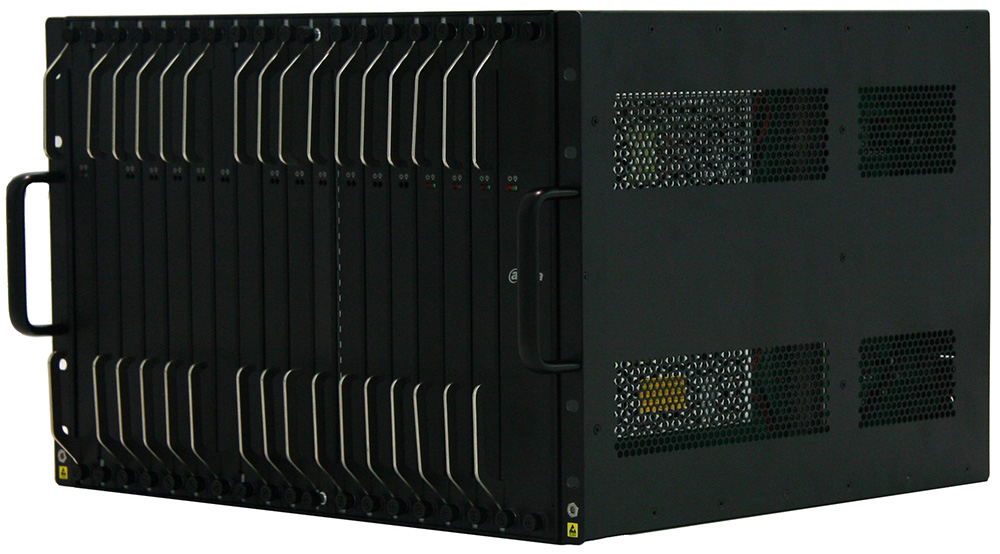

DH-CMX系列






參數分類

參數

參數值




技術指標

物理接口

BNC




RS-232接入

8個數據口，3腳鳳凰端子插座，波特率可編程1200、2400、4800、9600B




整機最大路數

272路




業務板卡

最大支持17塊板卡、每張板卡16*BNC口




視頻輸入

單機最大256




視頻輸出

單機最大32路




同軸視控

支持HDCVI同軸視控復合信號




切換

全交叉點矩陣完全切換




切換速度

不大于16ms




鍵盤控制時間

不大于20ms




數據存儲器

設置信息、巡視序列和配置數據最少可保存五年




電源電壓

220VAC，50／60Hz,MAX:100W




安裝

標準19” 7U




重量

最大35Kg




基礎功能

預組裝系統

系統最多可接4096個輸入和1024個輸出，預組裝簡化了矩陣切換控制器的選擇




菜單綜合設置

系統有屏幕菜單，可用一個系統鍵盤和監視器編程，來自CPU的視頻輸出直接接一臺監視器或接到切換系統的輸入端，調用系統的監視器編程




鍵盤口令輸入

系統最多有64個用戶口令，限制無關人員使用系統，是系統的一項安全措施




優先級操作

規定口令有8個優先等級，進一步限制無關人員控制系統




系統可劃分

明確規定了鍵盤、監視器、攝像機之間的通道，進一步增強了系統的安全性




成組切換

可將多臺攝像機同時切換到多臺相鄰的監視器上，有64個獨立的攝像機分組（并行／分組），每組最多16臺攝像機，每組報像機可用手動調用，或作為通用巡視的一部分




通用巡視

可建立攝像機或分組攝像機的64個巡視／序列，便于隨時切換到監視器上。每個巡視最多有64個位置，用來插入駐留時間不同的攝像機圖像，還可插入每臺攝像機的景物預置和輔助功能。巡視可以正向或反向運行，包括同一臺攝像機的多次進入巡視和／或單個攝像機的多個景物預置進入巡視在內。這種巡視可以連在一起，組成的序列數可大于64臺攝像機，序列巡視中自動跳過與監視器無關的攝像機




自動啟動巡視

為用戶提供35個可編程的時間，長達7天以上，可自動調用監視器進行每天、每周用的通用巡視。時間還用于報警聯系表，經編程自動使監視器處于設防狀態




監視器單獨巡視

操作人員可隨時規定任意監視器上的攝像機巡視／序列。這些序列最多有64個位置，用來插入駐留時間不同的攝像機。同一臺攝像機可在多個位置插入序




屏幕顯示可選擇

每個視頻輸出上可插入日期、時間、攝像機號碼、攝像機和監視器報警狀態及10個漢字或常用字符的可編程字幕。日期格式可規定為月／日／年，日／月／年或年／月／日，屏幕顯示使用帶黑框的白色字符，以增加光照變化時的讀出效果。本系統為用戶提供攝像機號碼--字符／日期／時間的有／無控制。字符控制包括水平和垂直定位




現場控制

在攝像機現場，解碼器控制每臺攝像機的云臺（恒速或變速），還可控制電動鏡頭、輔助功能和72個景物預置點。（請參考專用解碼器資料，可提供所有規格的解碼器）




自動報警

自動報警調用－1024個報警輸入：報警輸入可編程，把任何一臺攝像機或分組的攝像機導引到監視器或監視器組上。每臺攝像機可啟動景物預置，輔助功能，選擇不同的駐留時間（1～60秒），每臺監視器有15個報警顯示消除方式可以選擇




報警聯系表

用報警輸入號碼與監視器號碼，由經過編程的報警聯系表調用報警攝像機圖像。四個報警聯系表可編程




報警狀態輸出

由RS-232通訊口輸出，可顯示報警時間、報警聯系、視頻丟失、被調用的攝像機、所用的監視器等信息




RS-232通訊口

8個標準RS-232端口，可與主控鍵盤、報警接口設備、調制解調器、計算機等進行通訊




分級、多級控制

上一級主機控制下一級主機可通過一個RS-232端口連接，再將下一級主機的視頻輸出接到上一級主機視頻輸入，上一級主機就可通過主控鍵盤來控制下一級的主機的圖像切換、編程、云臺、鏡頭能的操作,并有報警信號、多級上傳等功能




數據存儲

所有用戶的編程數據,如系統劃分、攝像機循環巡視、標題、報警設置、端口設置在斷電后最少可保存五年
