描述?



  PW 系列訪問模塊通過通信速度為 38400 bps的 RS485 總線與智能控制器 PW6K1IC、 PW5K1IC 連接并由其控制。智能控制器中存有硬件接口配置選項，可通過操作員控制、時間表或基于事件的程序直接控制。



  該訪問模塊用于模塊化定制解決方案中。 PW5K1R1 僅能支持一個讀卡器，而 PW6K1R2 則支持雙讀卡器。如與智能控制器的通信中斷，可根據安全需要將單個讀卡器配置為允許進入。這種定制方式可將門配置為閉鎖或開鎖或具有正確的區域代碼才可進入。?



  PW6K1OUT 與智能控制器（PW6K1IC、PW5K1IC ）連接后可形成 16個繼電器輸出控制端。繼電器還可用于電梯控制、狀態通知以及門狀態監控等一般的設備控制。?



  PW6K1IN與智能控制器（PW6K1IC、PW5K1IC）連接后可組成 16個受監控的報警輸入端。模擬/數字轉換器對輸入值進行取樣，數字化結果將經過過濾和處理。每個輸入點的過濾參數均可配置，從而可以規定客戶線尾阻(EOL)值、靈敏度范圍和計時參數。

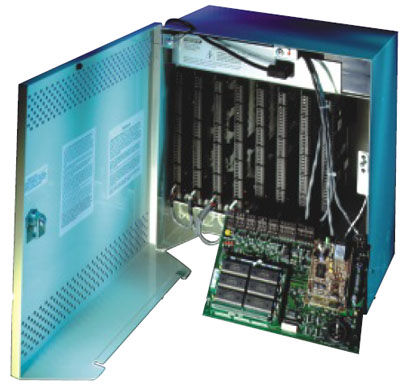

PW 系列訪問模塊設計有適合不同安裝方式的機箱。當安裝空間較小時，可選用壁掛式安裝的緊湊型機箱（PW5K2ENC1）或 19" 機架機箱（PW5K2ENC2），將模塊豎直排放在機箱的插槽中；否則可使用 PW5K1ENC3 機箱，將模塊平裝在機箱內。

 性能特點

  ?	模塊化設計適合各種應用?

  ?	用戶可以根據需要對輸出繼電器進行設置?

  ?	用戶可設置報警輸入，可進行靈活的系統配置和控制?

  ?	所有模塊采用 RS485 通信?

  ?	專用的機箱防拆和電源故障檢測輸入?

  ?	模擬/數字轉換器技術可實現數字過濾和輸入調節?

  ?	支持常開/常閉選擇，監控和非監控電路選?

  ?	支持多種讀卡器技術，包括Wiegand、磁條、接近式和鍵盤

  ?	PW5K2ENC1、PW5K2ENC2和 PW5K2ENC5 機箱最多可容納 9 個模塊、電源和電池

  ?	指定每個讀卡器的脫機運行模式：區域碼開門、閉鎖（不允許進入）和開鎖（自由進入）

  ?	兼容多種讀卡器和卡格式，為系統提供更多靈活性和安全性的選擇

  ?	操作模式包括：閉鎖、開鎖、區域碼開門、讀卡、卡和密碼、卡或密碼、密碼

  ?	兼容 PW-5000 和 PW-6000模塊，使得每個版本均可安裝系統和系統擴展

  ?	任意組合的 32 個輸入/輸出或讀卡器模塊可連接至PW5K1IC 或 PW6K1IC的RS485 端口。每個端口的總線最長為 4000 英尺（1200 米）

  ?	報警電路類型—常開/常閉、可監控、不可監控（適當?shù)?EOL）



優點：

  ?	支持防反傳功能— 可自由通過，保留防反傳標志，并記錄每個持卡人最后一次出入的區域位置、方向及時間/日期

  ?	硬件模塊化結構，使系統具有非凡的靈活性和擴充能力

  ?	控制器本身擁有大容量數據庫，可實時做出訪問控制決定，無需與服務器通信

  ?	模塊化的系統結構：可保證無論初建時的系統規模如何，將來都可以進行擴展和平滑升級

  ?	4 狀態報警輸入電路 — NO/NC，可監控、不監控 (w/EOL) 安裝選

  ?	項靈活，可進行插槽式安裝或機箱平裝

  ?	可設置靈敏度和保持時間的報警

  ?	符合 ADA（美國殘疾人法），每個讀卡器都可選擇延長開門時間

  ?	可選擇的讀卡器工作模式包括卡和密碼、卡、密碼、卡或密碼

  ?	用 PW5K2E2PS 可自動切換電源，可在 110/220 下工作

  ?	指定每個讀卡器的脫機運行模式：區域碼開門、閉鎖（不允許進入）和開鎖（自由進入）

  ?	兼容多種讀卡器和卡格式，為系統提供最大靈活性



訂購信息








PW6K1OUT

PW系列16繼電器輸出模塊



 技術參數










型號

PW6K1OUT繼電器輸出模塊




參數：








?	2個用于機箱防拆開關和電源故障檢測專用的報警輸入

        ?	16個通用輸出繼電器，C型，2A 28VDC（使用PW5K2ENC1和PW5K2ENC2外殼時僅有12個可用）
