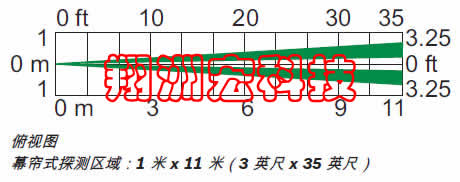

? 1 米 x 11 米（3 英尺 x 35 英尺）幕簾式探測范圍
? 溫度補償
? 護蓋防拆開關
? 擁有一步探測技術 (FSP) 的嵌入式微控制器
? 防氣流和昆蟲干擾
? 雙體式設計

ISN-AP1-B 是一款優秀的傳統式被動紅外 (PIR) 探測器，經濟實惠且擁有可靠的性能。 該款探測器可為走廊、過道和大型窗戶提供幕簾式探測。 菲涅爾鏡片出色的效果能夠監視整個區域，使入侵者無處藏身。

基本功能
  溫度補償

  探測器可以在臨界溫度下調節 PIR 的靈敏度以更加準確地探測人體熱量，從而有效識別入侵者并避免誤報。
  護蓋防拆開關

  當拆除護蓋時，常閉觸點會打開，同時向控制主機發出報警信號。
  嵌入式微控制器

  微控制器采用先進成熟的信號處理技術，包括博世特有的一步探測技術（ FSP） 和溫度補償技術。 與用固定閾值級別來比較連續信號的傳統 PIR 探測器相比，采用微控制器的 ISN-AP1-B 探測器更加安全可靠，同時提供卓越的防誤報功能。
  信號處理

  一步探測技術 (FSP) 幾乎可在瞬間對人體目標作出回應，而不會產生由其他原因?qū)е碌恼`報。 FSP 能夠根據信號幅度、極性、斜率和周期來調節探測器的靈敏度。 這使安裝人員省去了選擇靈敏度級別的麻煩。
  防氣流和昆蟲干擾

  密封的光學器件腔體可以防止氣流和昆蟲對探測器造成干擾。
  雙體式設計

  在安裝和固定期間，只需拆除護蓋。 電路板和光學器件一體化設計，大大提高了安裝速度、便利性和效率。
  測試功能

  在步測期間，紅色發光二極管 (LED) 指示燈將會指示報警并進入活動狀態。

證書與認可






地區

認證




歐洲

CE

89/336/EEC, EN55022: 1998 +A1: 2000

        +A2: 2003 (ANSI C63.4: 2003),

        EN50130-4: 1996 +A1: 1998 +A2: 2003,

        EN61000-3-3: 1995 +A1:2001,

        EN61000-4-2: 1995 +A1: 1998 +A2:

        2001, EN61000-4-3: 2002 +A1: 2003

        +A2: 2005, EN61000-4-4: 1995 +A1:

        2000 +A2: 2001, EN61000-4-5: 1995

        +A1: 2001, EN61000-4-6: 1996 +A1:

        2001 +A2: 2001 +A3: 2005,

      EN61000-4-11:1994 +A1: 2004




中國

CCC

2004031901000035




安裝/配置









電源注意事項

  ? 使用經認證的電源。 所有輸出只能連接到安全超低電壓 (SELV) 電路。

? 此探測器沒有內置備用電池。
  安裝注意事項

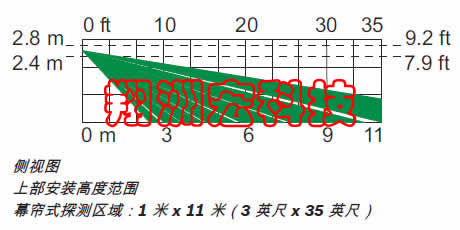

  若要調整安裝高度，請在安裝之前上下滑動探測器的印刷電路板
  (PCB)。 選擇下列一種高度范圍：

  ? 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）

  ? 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）

  缺省高度為 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。

  探測器應安裝在適當?shù)氖覂?nèi)位置，以使入侵者必然經過探測器的探測區域。 使用可選的 B335-3 小型旋轉式安裝架，探測器可以安裝在角落處或者平坦的墻體（表面半齊平式安裝）。

  注解可選的安裝支架會減少探測器的探測范圍，并會增加探測盲區。

  不要把探測器安裝在以下地方：室外，窗戶或窗戶附近，陽光直射的地方，氣流風口，空調出口附近，熱源附近，或者動物經常出沒的地方。
  兼容性信息

  該款探測器可以與所有傳統控制主機一起工作。

附件






數量

組件




1

探測器




2

平頭螺絲




2

 螺絲固定件





技術規格
  外殼設計

  顏色： 白色

  尺寸： 93 毫米 x 52 毫米 x 44 毫米
  （3.7 英寸 x 2.1 英寸 x 1.7 英寸）

材料： 高強度 ABS 塑料
  環境要求

  相對濕度： 0 至 95%，無冷凝

  操作溫度： 0°C 至 +49°C（+32°F 至 +120°F）

溫度（存儲）： -29°C 至 +49°C（-20°F 至 +120°F）
  指示燈

  報警指示燈： 紅色 LED 指示燈。

可通過 LED 跳線啟用或禁用。
  輸出

  繼電器： 受監控，A 形常閉 (NC) 觸點，電氣額定值：125 mA，28 VDC，3 W。

防拆開關： 常閉 (NC) 觸點（帶護蓋），電氣額定值：28 VDC，125 mA（最大）。 防拆開關回路連接到 24 小時保護防區。
  電源要求

  電流（報警）： < 25 mA

  電流（待機）： < 15 mA，12 VDC

操作電壓： 9 VDC 至 15 VDC

  定購信息






ISN?AP1?B 幕簾式被動紅外探測器

        護蓋防拆開關，溫度補償，1 米 x 11 米

        （3 英尺 x 35 英尺）幕簾式探測范圍，以

      及采用 FSP 技術的微控制器。

ISN-AP1-B




  硬件附件






B335-3 小型旋轉式安裝支架

小型旋轉式塑料壁裝支架。 垂直旋轉范

圍為 +10° 至 -20°，水平旋轉范圍為

±25°。 每包三件。

B335-3
