? 多達 8 路全面可編程且獨立運行的輸出
? 遠程安裝在 D203 外殼中

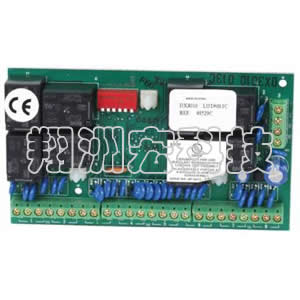

DX3010 8 路輸出擴展模塊直接連接至兼容控制主機的數據總線。 每個模塊增加 8 路全面可編程的 C 形繼電器輸出。 每路輸出相互獨立運行，實現了卓越的靈活性。 一個控制主機外殼中可以安裝多達三個擴展模塊。

證書與認可






地區

認證




歐洲

CE

1999/5/EC Radio Equipment and

        Telecommunications Equipment (R&TTE),

        2004/108/EC EMC Directive (EMC),

      2006/95/EC Low-Voltage Directive (LVD)




比利時

INCERT

B-509-0005




美國

UL

DX3010: AMCX: Central Station Alarm

        Units (UL1610, UL1635), AMTB: Control

        Panels, SIA False Alarm Reduction, AOTX:

        Local Alarm Units (UL464, UL609), APAW:

        Police Station Alarm Units (UL365,

        UL464), APOU: Proprietary Alarm Units

        (UL1076), NBSX: Household Burglar

        Alarm System Units (UL1023), UTOU:

        Control Units and Accessories - Household

      System Type (UL985)




CSFM

DX3010: 7167-1615: 183 July 2008




法國

AFNOR

NF, A2P 2 類 (122000076-04)




安裝/配置
 兼容性信息








控制主機

D4412、D6412 和 CC7240-A




技術規格
  輸出

  輸出： 干觸點，最大電氣額定值：5.0 A，28
  VDC（阻抗負載）
  環境要求

  操作溫度： 0°C 至 +50°C（+32°F 至 +122°F）

  相對濕度： +30°C (+86°F) 時 5% 到 85%，無冷凝
  回路

  端子接線尺寸： 1.8 毫米 (14 AWG) 至 0.8 毫米 (22 AWG)
  電源要求

  最大電流： 10 mA，+ 40 mA（每個已通電的繼電器）

  操作電壓： 8 VDC 至 14 VDC
定購信息
  DX3010 8 路輸出擴展模塊

  安裝包只包括 DX3010 板。
  DX3011 安裝包

  包括 DX3010 8 路輸出擴展模塊和 D203 金屬外殼。
DX3012 安裝包

  包括 DX3010 8 路輸出擴展模塊和 AE20
  金屬外殼。
硬件附件
  AE20 通用塑料外殼

  安裝在單開口/雙開口電氣接線盒、9 厘米（3.5 英寸）八邊形接線盒或 10 厘米（4 英寸）方形接線盒中。 尺寸為 12 厘米 x 16 厘米 x 4 厘米（4.7 英寸 x 6.2 英寸
  x 1.5 英寸）。 可容納模塊上的墻壁防拆

  開關。
  D203 外殼D203
