? 11 米 x 11 米（35 英尺 x 35 英尺）超寬探測范圍
? 雙重探測技術和先進的信號處理
? 靈活的安裝高度：2.3 米至 2.7 米（7.5 英尺至 9 英尺）
? 無需調節探測范圍或高度
? 受監測微波；可以調節微波范圍
? 8 個探測層，包括可選下視區
? 防氣流和昆蟲干擾
? 溫度補償
? 組合護蓋和墻壁防拆開關
? 可選攝像機、夜燈和聲音報警器模塊

ISM-BLBLD1 TriTech? 探測器完美融合了被動紅外 (PIR) 和微
波探測技術，并且具有先進的信號處理功能。 這些小巧且不易被
察覺的探測器非常易于安裝，不需要現場調節。
這些探測器提供三種頻率：
頻率探測器
9.9 GHz      ISM-BLD1- F3
10.525 GHz   ISM-BLD1- F1
10.687 GHz   ISM-BLD1- F4

基本功能
  先進的信號處理

  自適應性處理技術可以針對背景干擾進行調節，減少了誤報，同時對入侵者的響應能力絲毫不受影響。

  一步探測技術 (FSP) 幾乎可在瞬間對人體目標作出回應，而不會產生由其他原因?qū)е碌恼`報。 FSP 能夠根據信號幅度、極性、斜率和周期來調節探測器的靈敏度。 這使安裝人員省去了選擇靈敏度級別的麻煩。 每個傳感器（被動紅外和微波）單獨對信號進行處理，并且兩個傳感器必須同時檢測到報警才能激活報警繼電器。
  測試功能

外部可見三色（藍、黃、綠）報警 LED（發光二極管）指示燈指示每個傳感器的狀態。
  受監測微波

  微波電路受到全面的監測。 如果微波子系統出現故障，被動紅外子系統將提供單獨的技術探測。
  防氣流和昆蟲干擾

  密封的光學器件腔體可以防止氣流和昆蟲對探測器造成干擾。
  溫度補償

  探測器在臨界溫度下對靈敏度進行調節，以保持對入侵者的識別能力。

  證書與認可




地區

認證

?




比利時

INCERT

B-509-0014/d




俄羅斯

UL

ANSR: Intrusion-detection Units (UL

      639); WA18G and GB: ANSR7: Intrusiondetection

      Units Certified for Canada

      (ULC-S306)




意大利

GOST

ISM-BLD1-F1: GOST 12997-84, GOST R

      50009-2000, GOST R 51317.3.2-99,

      GOST 51317.3.3-99, GOST R MEK

    60065-2002




法國

AFNOR

ISM-BLD1-F3: NF, A2P (282112-00)




巴西

ANATEL

ISM-BLD1-F1: 0251-06-1855




荷蘭

NCP

ITD08502-PI Klasse 3 [-WA18G]

      ITD08503-PI Klasse 3







國家

認證/編號




比利時

ISM-BLD1-F1：INCERT




歐洲

符合 EN50131-1 2 級




俄羅斯

俄羅斯GOST 12997-84，GOST R 50009-2000，GOST R

      51317.3.2-99，GOST R 51317.3.3-99，GOST R MEK

    60065-2002




  安裝/配置
  應用信息

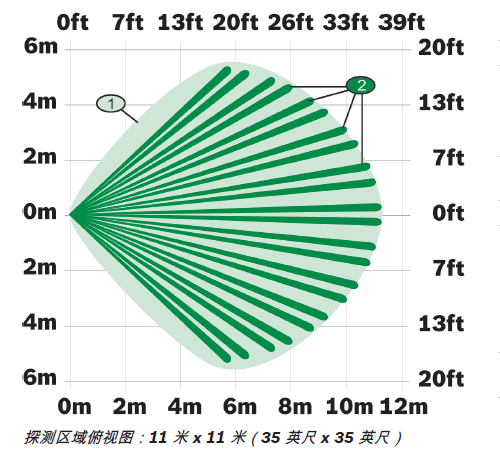

  探測區域

  注解：只有在被動紅外和微波都探測到入侵者時才會觸發報警。
  探測區域圖例



安裝

建議安裝高度為 2.3 米至 2.7 米（7.5 英尺至 9 英尺）
  探測器的安裝位置：

  ? 平坦墻體（表面，半齊平式安裝），使用可選 B335 旋轉式安裝支架或 B328 萬向安裝支架，

  ? 墻角（兩面互相垂直的墻壁的交匯處）。

  ? 天花板，使用可選 B338 天花板安裝支架。
  備用電源

此探測器沒有內置備用電池。


  附件




數量

附件




1

探測器




1

硬件包




1

說明文件包



  技術規格
  環境要求

  符合 EN50131 環境 II 類，安全級別 2

  相對濕度： 0% 至 85%，無冷凝

  操作溫度： -29°C 至 +49°C（-20°F 至 +120°F）
  機械特性

  顏色： 白色

  尺寸： 13.2 厘米 x 6.1 厘米 x 4.8 厘米（5.2 英寸 x 2.4 英寸 x 1.9 英寸）

  材料： 高強度 ABS 塑料
  射頻

  干擾 (RFI)

  抗擾性：

  當場強小于 50 V/m 時，在 26 MHz 至 950 MHz
  的范圍內不會產生報警或不用設置臨界頻
  率。
  輸出

  數字報警： 正常為 5 V，在報警期間接地 4 秒。

  繼電器： 固態輸出，受監控，A 形常閉 (NC) 觸點，電氣額

  定值：125 mA，28 VDC，3 W。

  防拆開關： 常閉 (NC) 觸點（帶護蓋），電氣額定值：28 VDC，125 mA（最大）。

  防拆開關電路連接到 24 小時保護電路。
  電源要求

  電流（報警）： 22 mA

  電流（待機）： 最大 15 mA（12 VDC）

  操作電壓： 10 VDC 至 14 VDC

定購信息




ISM?BLD1 藍色系列 TriTech 探測器

      (10.525 GHz)

    10.525 GHz

ISM-BLD1-F1




ISM?BLD1 藍色系列 TriTech 探測器 (9.9

      GHz)

    9.9 GHz

ISM-BLD1-F3


硬件附件




ISM?BLA1?CC 藍色系列彩色攝像機模塊

      （NTSC 格式）

    NTSC 格式

ISM-BLA1-CC-N




ISM?BLA1?CC 藍色系列彩色攝像機模塊

      （PAL 格式）

    PAL 格式

ISM-BLA1-CC-P




ISM?BLA1?LM 藍色系列夜燈模塊

    適合所有藍色系列探測器

ISM-BLA1-LM




ISM?BLA1?SM 藍色系列警號模塊

    適合所有藍色系列探測器

ISM-BLA1-SM




B328 萬向安裝支架

      安裝在單開口盒中，允許探測器轉動。

    電線隱藏在其中。

B328




B335-3 小型旋轉式安裝支架

      小型旋轉式塑料壁裝支架。 垂直旋轉

      范圍為 +10° 至 -20°，水平旋轉范圍為

    ±25°。 每包三件。

B335-3




B338 通用天花板安裝支架

      用于吸頂式安裝的塑料旋轉支架。 垂

      直旋轉范圍為 +7° 至 -16°，水平旋轉范圍

    為 ±45°。

B338
