? 安裝高度可達 7.6 米（25 英尺）
? 光學鏡頭可靈活調節，確保完全覆蓋，并可定制探測范圍
? 分離式外殼和底板，便于安裝
? 高效 LED 指示燈和光管系統，方便步測
? 一步探測技術 (FSP)
? 360°x 21 米（70 英尺）全方位探測范圍

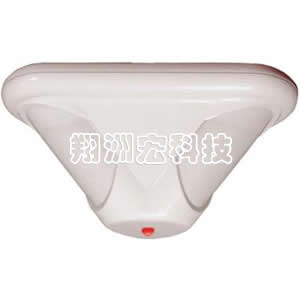

DS939 吸頂式被動紅外探測器提供 21 米（70 英尺）全方位探測區域，并且可以安裝在高度為 7.6 米（25 英尺）的天花板上。 借助三個可靈活調節的獨立被動紅外探測組件，DS939 可在所有安裝高度均實現完全覆蓋，并且能夠?yàn)樘囟▍^(qū)域定制探測范圍。
DS939 采用多種專利處理技術，可提供卓越的捕獲性能，并消除
了誤報。

基本功能
  信號處理

  當激活保護區域時，使用被動紅外技術來提供報警條件。 報警信號必須滿足信號要求才能激活報警。
  一步探測技術

  一步探測技術 (FSP) 可以立即對人體目標做出回應，同時針對其它來源的防誤報能力絲毫不受影響。 FSP 根據信號幅度、極性、斜率和周期來調節靈敏度，這使安裝人員省去了針對應用場合選擇靈敏度級別的麻煩。 每個傳感器單獨對信號進行處理，并且兩個傳感器必須同時檢測到報警才能激活報警繼電器。
  測試功能

  ? 從任何角度和任何安裝高度均可以看到高效 LED 指示燈和光管系統提供的步測指示。

  ? 報警記憶功能允許探測器閉鎖報警 LED 指示燈，從而有助于做出響應。

  ? 遠程 LED 步測控制功能允許用戶在不需要訪問探測器的情況下，使用切換式輸入來啟用或禁用 LED 指示燈。

證書與認可




地區

認證






歐洲

CE

89/336/EEC, EN55022: 1998 +A1: 2000

      +A2: 2003, EN50130-4: 1996 +A1: 1998

      +A2: 2003, EN61000-4-2: 1995 +A1:

      1998 +A2: 2001, EN61000-4-3: 2002

      +A1: 2003, EN61000-4-4: 1995 +A1:

      2000 +A2: 2001, EN61000-4-5: 1995

      +A1: 2001, EN61000-4-6: 1996 +A1:

      2001 +A2: 2001, EN61000-4-11:1994

      +A1: 2001, EN60950-1: 2001 +A11:

      2004

        2004/108/EC; EN 50130-4:1996

    +A1:1998 +A2:2003; EN 60950-1:2006




美國

UL

ANSR: Intrusion Detection Units (UL639),

      ANSR7: Intrusion Detection Units Certified

    for Canada (cULus)




歐洲

符合 EN50131?1 2 級標準




安裝/配置

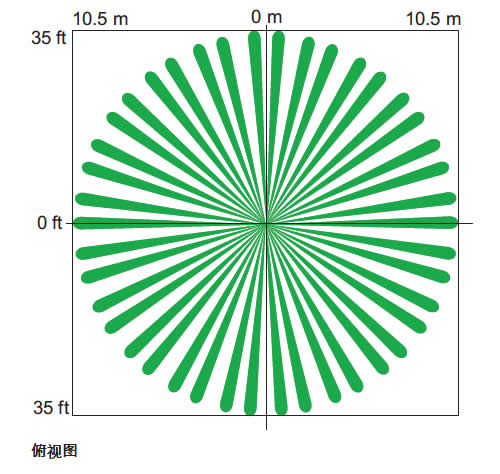

探測范圍信息

  探測器安裝高度為 3.7 米至 7.6 米（12 英尺至 25 英尺）時，提供 360°x 21 米（70 英尺）直徑的探測范圍。

  探測器安裝高度為 3 米（10 英尺）時，探測范圍直徑為 15 米（50
  英尺）。

  探測器安裝高度為 2.4 米（8 英尺）時，探測范圍直徑為 12 米（40
  英尺）。

  探測范圍有21道屏，分69個區。 每道屏長 11 米（35 英尺），11
  米（35 英尺）處的寬度為 1.5 米（5 英尺）。 這些屏分為三組，每組七個。 每組可以針對定制探測范圍進行垂直調節。

技術規格
  外殼設計

  特點： 模塊化底座和分體式安裝底座讓用戶可以方便地現場設置、安裝布線和維護。

尺寸： 8.9 x 17.8 厘米（3.5 英寸 x 7 英寸）
  環境要求

  操作溫度： -40°C 至 +49°C（-40 °F 至 +120°F）

  對于 UL 認證產品的安裝，操作溫度為
  0°C 至 +49°C（+32°F 至 +120°F）

  靈敏度： 低/高增益設置

  符合環境等級 II (EN50130-5)
  安裝

  高度范圍： 建議 3 至 7.6 米（8 至 25 英尺）

  位置： 直接安裝在天花板或標準 10.2 厘米（4 英寸）八邊形電氣接線盒上。

  內部指向性： 探測區域水平調節范圍為 ±10°，垂直調節范圍為 +2°至 -18°。
  輸出

  報警繼電器：靜音運行 C 型繼電器。 觸點電氣額定值（直流阻抗負載）：125 mA，28 VDC，3 W（最大）。

  防拆開關： 常閉（裝有護蓋）防拆開關。 隨附墻壁（基座）防拆開關。 觸點電氣額定值：28 VDC，125 mA，3 W（最大）。
  電源要求

  電流： 12 mA（待機）；39 mA（處于報警狀態且啟用 LED 指示燈時）

  電壓： 9 VDC 至 15 VDC

定購信息




DS939 全方位探測器

      提供 21 米（70 英尺）全方位探測區域，

      并且可以安裝在高度為 7.6 米（25 英尺）

    的天花板上。

DS939
