產品概述
 品質全面升級，服務三年質保?
 支持VGA、HDMI、TV數據同時顯示?
 支持16路同步回放?
 4路支持2D1+2HD1實時錄像，8路支持4D1+4HD1實時錄像，16路支持8D1+8HD1實時錄像?
 支持全球網絡即插即用?
 支持手機直連3G監控?
 支持所有視頻通道網絡雙碼流傳輸
 USB、ESATA、網絡備份同比錄像80倍（CIF）速度

技術參數







 型 號

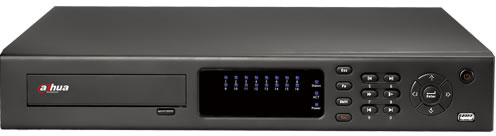

 DH-DVRXX04HE-L




 系統

 主處理器

 工業級嵌入式微控制器






 操作系統

 嵌入式LINUX操作系統






 視頻參數

 圖像編碼標準

 H.264






 視頻標準

 PAL（625線，50場/秒）






 監視圖像質量

 PAL制，D1(704×576)






 回放圖像質量

 4CIF@ 25 fps?，默認為HD1，其中4、8、16路的前2、4、8路可以設置為D1，其余通道為HD1






 圖像控制

 圖像質量可調，可變碼流和固定碼流可選






 雙碼流

 每個通道可設置雙碼流，副碼流的設置最高分辨率不超過主碼流






 圖像移動偵測

 每畫面可設置396(22×18)個檢測區域；可設置多級靈敏度，1-6檔可調






 區域遮擋設置

 每路支持4個區域遮擋塊






 音頻參數

 編碼標準

 G.711A






 語音對講

 雙向語音對講功能，獨立對講通道






 錄像管理

 錄像方式

 支持手動， 自動，運動檢測，告警觸發錄像模式






 錄像保存

 本機硬盤、網絡






 錄像速度

 4CIF@ 25 fps?，默認為HD1，其中4、8、16路的前2、4、8路可以設置為D1，其余通道為HD1






 錄像回放

 支持1、2、3、4、N路回放功能（N代表設備最高路數）






 備份方式

 支持硬盤、刻錄機、U盤存儲和備份






 視頻

 視頻輸入

 4/8/16路 BNC接口






 視頻輸出

 1路模擬視頻BNC接口 (1.0Vp-p, 75ohms)、1路VGA輸出支持1920×1080、1280×1024、1280×720、1024×768、800×600分辨率、1路HDMI輸出支持1920×1080、1280×1024、1280×720、1024×768、800×600分辨率






 抓圖功能

 支持JPEG抓圖功能






 環通輸出

 4/8/16路模擬視頻BNC接口 (1.0Vp-p, 75ohms)?






 矩陣輸出

 4/8/16選1視頻矩陣輸出






 音頻

 音頻輸入

 4/8/16路線性音頻輸入






 音頻輸出

 1路線性音頻輸出






 報警

 報警輸入

 4/8/16路報警輸入、低電平有效，綠色接線柱接口






 報警輸出

 6路告警輸出，繼電器觸點 (1A@24VDC), NO、NC可編程、綠色接線柱接口






 其他

 網絡

 1個 RJ45接口, 10/100M自適應






 通信

 標準485接口，支持半雙工，綠色接線柱接口、標準232接口，DB9






 USB

 2個USB 2.0接口，其中1個前面板，1個背板接口






 硬盤

 內部支持8個SATA硬盤接口






 eSATA口

 支持獨立的eSATA接口






 電源

 220V±10% 50Hz±2% / 110±10% 60Hz±2%






 功耗

 30W(不含硬盤)






 工作溫度

 0℃-＋55℃






 工作濕度

 10%－90%






 尺 寸

 440mm * 460mm * 89 mm(2U高度)






 重 量

 6.5-7.5kg






 安裝方式

 機架安裝，臺式安裝
