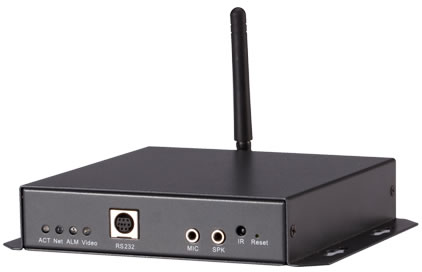

產品概述
 模塊化設計，便于固定安裝
 采用TI達芬奇系列高性能DSP
 采用標準H.264/MPEG4視頻壓縮技術，壓縮比高，碼流控制準確、穩定
 最大支持分辨率D1（1路、4路），支持多（雙、四）碼流，ACF（活動幀率控制）
 支持SD卡存儲，可熱插拔
 支持主流的音頻編碼格式，支持高清語音對講
 1/2/4路標準BNC輸入，1路標準BNC輸出（帶簡單OSD菜單，可配置IP、以及編碼等簡單配置）
 支持TD-SCDMA（GPRS/EDGE）/EVDO(CDMA1X)/WCDMA以及Wi-Fi等3G和無線網絡模塊（可選）
 具有通用的報警IO以及RS485控制接口以及通用串口
 支持豐富的網絡協議
 支持一鍵恢復默認配置功能
 支持PoE，以及DC12V電源輸出，供外設取電（僅-P型號單路設備支持）
 支持JPEG抓圖

技術參數







 型號

 DH-NVS0104EF

（-P/-W/-T/-E/-C/-G）

 DH-NVS0204EF

（-P/-W/-T/-E/-C）

 DH-NVS0404EF

（-P/-W/-T/-E/-C）




 系統

 主處理器

 TI達芬奇系列高性能DSP




 操作系統

 嵌入式 LINUX




 系統資源

 同時支持: 網絡實時預覽,本地錄像,以及其他遠程操作




 用戶接口

 本地GUI（TV輸出）以及WEB、DSS、PSS等遠程操作界面




 系統狀態

 SD卡信息, 碼流統計, 日志記錄, 軟件版本, 在線用戶.




 視頻

 視頻輸入

 1路，BNC（1.0VP- P，75Ω）

 2路，BNC（1.0VP- P，76Ω）

 4路，BNC（1.0VP- P，77Ω）




 視頻輸出

 1路，BNC（1.0VP- P，75Ω）,支持復合視頻輸出（帶OSD輸出）




 視頻制式

 PAL(625Line, 50f/s), NTSC(525Line, 60f/s)




 視頻壓縮格式

 H.264/MPEG4/JPEG




 視頻壓縮分辨率

 D1/HD1/CIF/QCIF/QVGA

 HD1/CIF/QCIF/QVGA

 D1/HD1/CIF/QCIF/QVGA




 視頻壓縮幀率

 PAL 1f/s-25f/s? NTSC 1f/s-30f/s；

 D1/HD1:

1f/s-6f/s? NTSC 1f/s-7f/s；

CIF/QCIF/QVGA:

PAL 1f/s-25f/s? NTSC 1f/s-30f/s；




 圖象質量

 1~6 檔可調（6檔畫質最佳）




 錄像速度

 1路D1實時

 2路HD1實時

 4路CIF實時或4路D1非實時




 抓圖功能

 1F/S的JPEG抓圖




 區域遮擋

 支持8個遮擋區域塊




 攝像頭調節

 可以進行亮度、飽和度、對比度等參數調節




 數字水印

 視頻圖像編碼處理加入水印技術，防止視頻圖像篡改




 視頻信息

 通道標題,時間,視頻丟失, 動態檢測,遮擋檢測




 音頻

 音頻輸入

 1路， BNC（1.0VP- P，75Ω）

 2路，BNC（1.0VP- P，75Ω）

 4路，BNC（1.0VP- P，75Ω）




 語音對講輸入

 1路， 3.5mm JACK LINE IN




 語音輸出

 1路， 3.5mm JACK LINE OUT




 語音壓縮

 G.711a/AMR/PCM




 視頻檢測

        和告警

 視頻丟失

 聯動事件:報警設備，音視頻存儲，圖片抓取，日志記錄，郵件SMTP發送等




 動態檢測

 396 (22*18) 檢測區域；靈敏度 1~6 (6檔最高)；聯動事件:同上




 視頻遮擋

 靈敏度級別1-6，每個靈敏度對應視頻被遮擋的區域百分比；聯動事件:同上




 告警輸入

 4路告警輸入




 告警輸出

 2路告警輸出, 30VDC, 1A, NO/NC




 錄像和備份

 錄像優先級

 手動>告警 >動態檢測>自動




 錄像查詢模式

 可以按時間/日期,和類型（告警, 動態檢測和外部告警）查詢本地或網絡數據




 本地存儲

 SD卡存儲




 錄像覆蓋

 對重要錄像標記，不被覆蓋，也可取消標記




 存儲管理

 SD卡出錯,無卡,卡容量不足等觸發報警




 網絡

 有線網絡

 支持以太網接口, 10/100 Base-T Ethernet




 無線網絡

 支持 IEEE802.11b/802.11g/802.11n（-W型號支持）（-G型號支持內置GPS模塊）




 移動3G網絡

 支持TD-SCDMA/EVDO(CDMA1X)/WCDMA等3G網絡（僅-T/-E/-C支持）




 網絡協議

 標準HTTP,TCP/IP,ICMP.RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE




 輔助接口

 RS232

 1路RS232接口,多芯排形接插,全雙工同步




 RS485

 1路RS485接口，可用于云臺控制和透明通道接口。




 環境

 供電

 電源適配器供電模式DC12V（-P型號支持PoE供電，同時支持DC12V輸出）

 電源適配器供電模式DC12V（-P型號支持PoE供電）




 功耗

 <5W




 工作環境

 工作溫度-10℃~+50℃，工作濕度10%~90%




 尺寸

 162mm*136mm*30mm




 重量

 1.0Kg
